Mi az a szárazgáz-tömítési rendszer?

A modern ipari alkalmazásokban számos nagy teljesítményű, nagy sebességű folyadékgép létezik (például turbókompresszorok és fúvók), amelyek tömítőelemei a kritikus szakaszokon extrém munkakörülmények között működnek, amelyeket nagy forgási sebesség, megemelkedett nyomás és intenzív hőmérséklet jellemez. A hagyományos érintkező típusú mechanikus tömítések már nem képesek alkalmazkodni ezekhez az igényes alkalmazási forgatókönyvekhez. Ezért a szárazgáz-tömítési rendszereket kiemelkedő teljesítményükkel széles körben alkalmazzák prémium érintésmentes tömítési megoldásként ezekben a kritikus alkalmazásokban.

A száraz gáztömítési rendszer az érintésmentes tengelytömítő rendszer, amely gázt használ működési közegként. A tömítőfelületeken hidrodinamikus hornyok megmunkálásával a szárazgáz-tömítési rendszerek kihasználják a forgás során keletkező hidrodinamikai hatást, hogy stabil gázfilmet képezzenek a tömítőfelületek között. Ez a stabil gázfólia érintésmentes állapotban tudja tartani a tömítőfelületeket, ezáltal biztosítva a gázok és folyadékok hatékony tömítését.

A szárazgáz-tömítési rendszerek fő alkotóelemei

1. Tömítő alkatrészek: Beleértve a forgó gyűrűket, az állógyűrűket, a rugókat, az O-gyűrűket.

2. Gázellátó rendszerek

3. Vezérlőrendszerek: beleértve az olyan berendezéseket, mint a nyomásérzékelők, áramlásmérők.

A száraz gáztömítési rendszerek előnyei

1. Érintésmentes működés, nincs súrlódás vagy kopás, hosszú a tömítés élettartama és alacsony karbantartási költségek.

2. Alacsony szivárgás, kiváló gázfilm tömítő hatás, jóval kisebb a szivárgás, mint a hagyományos tömítéseknél.

3. Nincs olajszennyeződés a folyamatközegben, és egyszerűsödik a rendszer bonyolultsága.

4. Alkalmazható nagy sebességhez és nagy nyomáshoz, a PV érték nem korlátozza.

A fő típusok és alkalmazási forgatókönyvek

1. Egyoldali száraz gáztengerl

Kiválóan alkalmas közepes és alacsony nyomású üzemi körülményekre, amelyek lehetővé teszik kis mennyiségű technológiai gáz kiszivárgását a környezeti atmoszférába, mint például a nem veszélyes gázokat, köztük levegőt, nitrogént és szén-dioxidot kezelő kompresszorok.

2. Kétoldali száraz gáztömítés

A két, egymással szemben elhelyezett egyoldali tömítés szerkezetét elfogadva jól alkalmazható olyan üzemi körülmények között, ahol a technológiai gázok környezeti légkörbe való szivárgása nem megengedett. A tömítőgázok két tömítés közé történő bevezetésével a zárótömítés a közegénél nagyobb gáznyomással jön létre, ami csak kis mennyiségű tömítőgáz bejutását engedi meg.

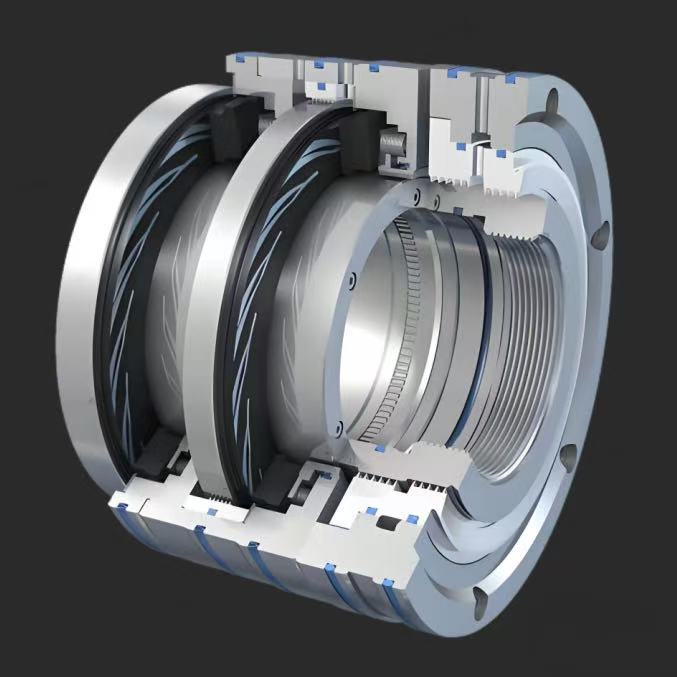

3. Tandem száraz gáztömítés

Két vagy több, sorba kapcsolt egyfelületű tömítésből áll, amelyek alkalmasak olyan alkalmazásokra, amelyek lehetővé teszik a technológiai gázok enyhe szivárgását a légkörbe, például kompresszorok a vegyiparban és az olajfinomító iparban. A nyomásterhelés nagy részét a főtömítés viseli, a biztonsági tömítés pedig a főtömítés meghibásodása esetén biztosít biztonsági tömítést. Egyes tandem száraz gáztömítési rendszerekben a labirintus tömítéseket is beépítik. Ez a konfiguráció olyan alkalmazásokhoz alkalmas, ahol a folyamatgáz légkörbe való szivárgása nem megengedett, és a tömítőgáz nem juthat be a gépbe.

A Semicorex kiváló minőséget kínálSzáraz gáz tömítőgyűrűk. Ha kérdése van, vagy további részletekre van szüksége, kérjük, ne habozzon kapcsolatba lépni velünk.
