Milyen szerepeket tölt be a lágyítási folyamat?

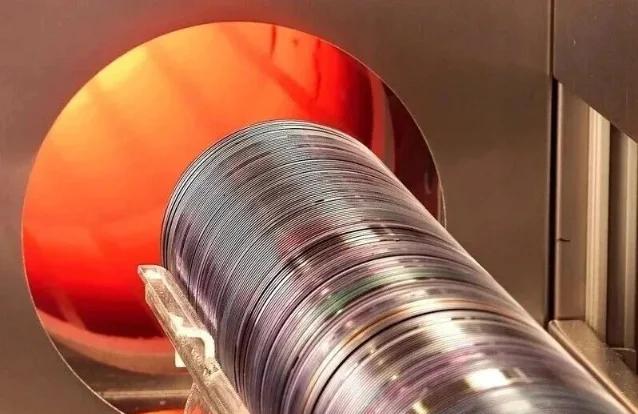

Az ostyagyártás során az izzítási kezelés elengedhetetlen feldolgozási lépés. Az izzítás lényegében egy szabályozott hőkezelési eljárás, amely a szilícium lapkák meghatározott hőmérsékletre (jellemzően 600 °C és 1200 °C közötti) felmelegítését, bizonyos ideig tartó tárolását és megfelelő sebességű hűtését foglalja magában. Nem változtatja meg az ostyák makroszkopikus alakját, hanem javítja és optimalizálja a belső mikrostruktúrákat.

A lágyítás funkciói

A fűtési és hűtési profilok precíz szabályozásával az izzítási folyamat aktiválja az adalékanyag atomokat, javítja a rácskárosodást, enyhíti a belső feszültséget és javítja az ostyák elektromos megbízhatóságát. Ezek a kritikus teljesítménynövelések szilárd alapot teremtenek a későbbi szeletfeldolgozáshoz, alapvető előfeltételként szolgálva a végfelhasználású félvezető eszközök hosszú távú stabil működésének biztosításához nagy teljesítményű és nagy integrációs forgatókönyvek esetén.

1. Dopant atomok aktiválása

Az ionimplantáció során nagy energiájú dópoló atomok (pl. bór, foszfor, arzén) lövedékszerűen kerülnek a szilíciumrácsba. A legtöbb atom intersticiális helyeken vagy véletlenszerű pozíciókban csapdába esik elektromosan inaktív állapotban, nem képes szabad elektronokat vagy lyukakat ellátni, és így nem módosítja a szilícium vezetőképességét. Az izzítás elegendő hőenergiát biztosít ahhoz, hogy ezek az intersticiális atomok vándoroljanak, elfoglalják az implantációs károsodás által létrehozott üres rácshelyeket, és beépüljenek a kristályrácsba. Ezt a folyamatot helyettesítő aktiválásnak nevezik. Csak az aktivált adalékanyagok járulnak hozzá szabad töltéshordozókkal PN csomópontok vagy vezető csatornák kialakításához. Lágyítás nélkül a beültetett szennyeződések csak fizikailag léteznek a szilíciumban, és elhanyagolható mértékben befolyásolják az elektromos teljesítményt.

2. A rács sérülésének javítása

A nagyenergiájú ionimplantáció kiszorítja a szilícium atomokat a rács helyeiről, számos üresedést, intersticiumot és még egy több-tíz nanométer vastag amorf réteget is létrehozva az ostya felületén. Az ilyen hibás rácsok alacsony vivőmobilitástól és erős szivárgási áramtól szenvednek. Az izzítás során a hőenergia rezgést, diffúziót és a szilícium atomok átrendeződését váltja ki. Az amorf régiók szilárdfázisú epitaxiával átkristályosodnak, hogy szinte tökéletes egykristályos struktúrákat állítsanak helyre, hasonlóan a krátergödrös út újraburkolatához, hogy visszanyerjék a síkságot és a szerkezeti integritást.

3. A belső stressz oldása

A hő- és mechanikai feszültség felhalmozódik a szilícium lapkákban a magas hőmérsékletű oxidáció, a vékonyréteg-lerakódás és a gyors hőmérséklet-ciklus során. Az enyhületlen stressz az ostya meghajlását, elcsúszási vonalakat, sikertelen litográfiás fókuszálást vagy akár eszköztörést okoz. A jól megtervezett hőmérsékleti profilok révén az izzítás ellazítja a rácsatomokat, hogy egyenletesen felszabadítsa a maradék feszültséget.

4. Az elektromos megbízhatóság javítása Bizonyos gyártási lépések olyan mély szennyeződéseket vezetnek be, mint például a nehézfémek (vas, réz), amelyek rekombinációs központokat képeznek a sávrésben, drasztikusan csökkentve a kisebbségi hordozó élettartamát és növelve a szivárgó áramot. A magas hőmérsékletű lágyítás arra készteti ezeket a szennyeződéseket, hogy befelé diffundáljanak, és felfogják őket a felületi getterítő rétegek, megtisztítva az aktív régiókat. Ez a lépés különösen kritikus a szivárgásra érzékeny eszközök, például napelemek és detektorok esetében.
