Szén alapú hőmező rendszer

● 2026-07-02 ● - ● Hagyj üzenetet

1. A szénalapú hőterek szerepe a szigetelőelemekből a folyamat ablakszabályzóivá fejlődött

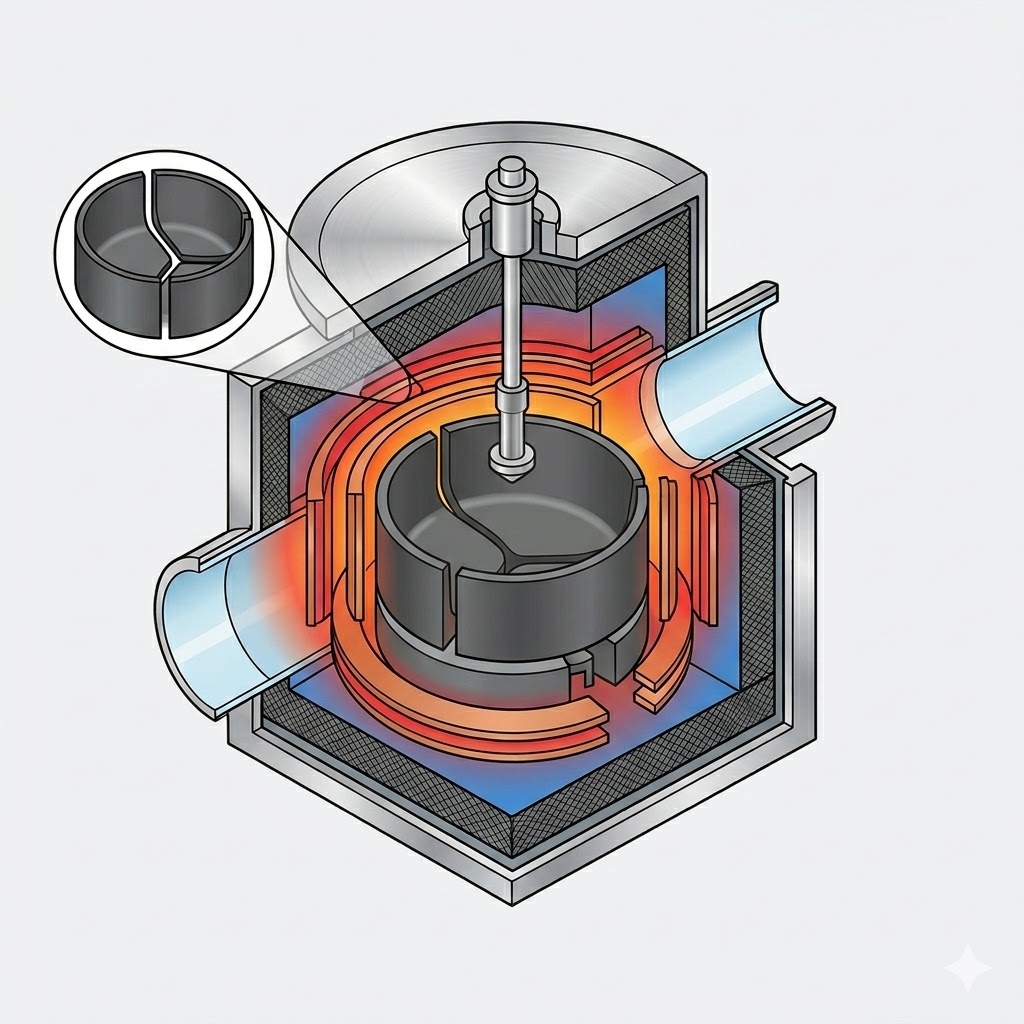

A szénalapú hőmező értéke messze túlmutat a hagyományos hőszigetelésen. A modern kristálynövekedési rendszerekben átfogó folyamatvezérlő platformként működik, amely közvetlenül befolyásolja a kristályminőséget, a termelékenységet és a működési költségeket. Alapvető funkciói négy szinten foglalhatók össze:

Funkcionális szint	Elsődleges funkció	Kulcsfontosságú teljesítménymutatók

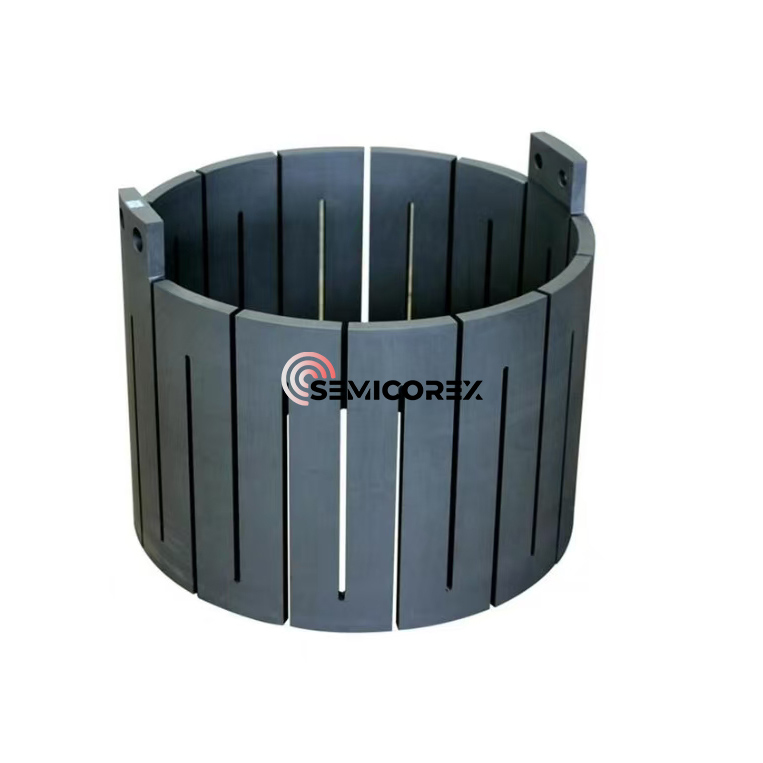

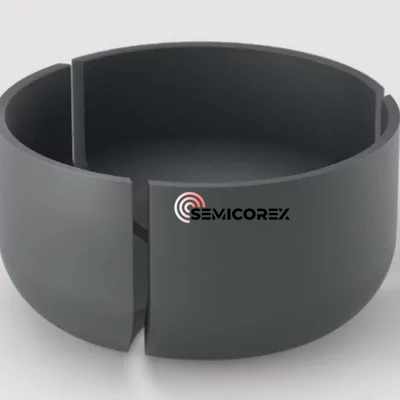

Strukturális támogatás	Támogatjakvarctégelyek, melegítők, hőpajzsok, ésinsulációs hengereknagyméretű termikus térrendszerek mechanikai stabilitásának biztosítására.	A kemence mérete, a hőtér méretei, a tégely mérete és a töltési kapacitás
Hőelosztás	Szabályozza a sugárzási, vezetési és konvekciós útvonalakat, szabályozza az olvadék és a kristálynövekedés határfelülete közötti hőegyensúlyt.	Hőmérséklet gradiens, interfész alakja, húzási sebesség és energiafogyasztás
Gázáramlás-szabályozás	Irányítja az argon áramlását és SiC PVT rendszerekben a gőzfázisú anyagszállítást, miközben eltávolítja az illékony anyagokat, mint például a SiO és a CO.	Az áramlási mező jellemzői, az oxigén- és szénszennyeződés szintje, a lerakódások kialakulása és a termikus tér élettartama
Minőségellenőrzés	Befolyásolja az oxigénkoncentrációt, a szénkoncentrációt, az ellenállás egyenletességét, a diszlokáció sűrűségét, a feszültségeloszlást és a kristályszerkezet stabilitását.	N-típusú szilícium kompatibilitás, SiC politípus vezérlés és hibakezelés

A nyilvánosan elérhető berendezések specifikációi azt mutatják, hogy a fotovoltaikus Czochralski (CZ) kristálynövekedési technológia egy új szakaszba lépett, amelyet nagyobb kemencék, nagyobb termikus mezők, megnövekedett töltési kapacitás, intelligens kristályhúzás és fejlett alacsony oxigén szabályozás jellemeznek.

A közzétett specifikációk szerint néhány fejlett kristálynövesztő rendszer Φ1700 × 2100 mm-es főkamrával rendelkezik, és akár 42 hüvelyk átmérőjű hőteret is támogat. A kompatibilis tégelyméretek közé tartozik a 33, 37, 40 és 42 hüvelykes, amelyek körülbelül 700 kg, 1000 kg, 1200 kg és 1300 kg töltési kapacitásnak felelnek meg.

Ezenkívül ezek a rendszerek jelentős javulást mutatnak a működési hatékonyság terén, beleértve:

· Állandó átmérőjű növekedési teljesítményfelvétel akár 42 kW

· A hűtővíz fogyasztása akár 20 m³/h

· Napi kristálykibocsátás meghaladja a 200 kg-ot

· Kompatibilitás a Continuous Czochralski (CCz) technológiával és a mágneses mezővel segített kristálynövekedési konfigurációkkal

Ezek a fejlemények azt mutatják, hogy a hőmező tervezése kritikus tényezővé vált a kristályminőség, a gyártási hatékonyság és a teljes gyártási költség meghatározásában.

2. A kemence méretei

2.1 fotovoltaikus CZ egykristályos növesztőkemencék

A CZ kristálynövesztő kemencék méretezése sokkal többet foglal magában, mint egyszerűen a kemence méreteinek növelése. A sikeres nagyméretű kemencetervezés a következő paraméterek összehangolt optimalizálását igényli:

· Főkamra átmérője

· Segédkamra magassága

· A toroknyílás méretei

· Tégely mérete

· Hővédő hézag

· Etetési felületek

· Vákuum és kipufogó utak

A nagyméretű kemencetervezés mögött meghúzódó tipikus mérnöki logika az alábbiakban foglalható össze:

Paraméter	Mérnöki jelentősége	A hőmező teljesítményére gyakorolt hatás
Főkamra átmérője	Meghatározza a hőtér maximális átmérőjét, a szigetelés vastagságát és a fűtőelem méreteit.	A nagyobb kamrák növelik a hőtehetetlenséget, ami lassabb hőmérsékletreakciót eredményez.
Toroknyílás mérete	Meghatározza a kristályrudak, hőpajzsok, vezetőhengerek és felső tengelyegységek megengedett méreteit.	A túlságosan kicsi torok korlátozza a termikus mezőt és az áramlásvezető szerkezet tervezésének rugalmasságát.
Segédkamra magassága	Meghatározza a kristályhosszúságot, a hűtési teret és a kristálykivonási ciklus idejét.	A nagyobb magasság hosszabb kristálynövekedést és nagyobb termelési potenciált biztosít.
Tégely átmérője	Meghatározza a kezdeti töltési kapacitást, az olvadék mélységét és az oxigénoldódási területet.	A nagyobb tégelyek növelik a termelékenységet, de nagyobb kihívást jelentenek az oxigén szabályozásában.
Külső etetőfelület	Lehetővé teszi az OCz, CCz vagy többszörös újratöltési műveleteket.	Meghosszabbítja a gyártási ciklusokat és növeli a kibocsátást, de növeli a szennyeződések felhalmozódásának kockázatát is.

Két különböző töltési mutatót kell megkülönböztetni:

Kezdeti töltési kapacitás

Ez a tégelybe egyszerre betöltött nyersanyag mennyiségére vonatkozik, és közvetlenül a tégely mérete határozza meg. A nyilvánosan elérhető berendezések specifikációi jellemzően 700 kg-tól 1300 kg-ig terjednek.

Teljes töltési kapacitás kemence kampányonként

Ez magában foglalja a többszörös újratöltési ciklusokat vagy a folyamatos adagolási műveleteket a teljes gyártási folyamat során. Ennek eredményeként a kemence kampánya során feldolgozott összes anyag jelentősen meghaladhatja a kezdeti töltést.

Például a nyilvános tájékoztató dokumentumokban közzétett iparági összehasonlítások azt mutatják, hogy:

· Egy 32 hüvelykes hőmező akár 3000 kg anyagot is képes feldolgozni kemence kampányonként.

· Egy 36 hüvelykes hőmező akár 3500 kg anyagot is képes feldolgozni kemence kampányonként.

Ezek az értékek a teljes működési ciklus alatti teljes termelést jelentik, nem pedig a tégely egyszeri terhelési kapacitását.

2.2 SiC PVT kristálynövesztő kemencék

A szilícium-karbid (SiC) PVT kristálynövesztő kemencék mérete sokkal nagyobb kihívást jelent, mint a hagyományos szilícium CZ rendszerek nagyítása.

A Czochralski eljárással ellentétben a SiC kristályokat nem olvadt fázisból növesztik. Ehelyett a fizikai gőzszállítás (PVT) a SiC forráspor rendkívül magas hőmérsékleten történő szublimációjára támaszkodik. A keletkezett gőzfajták axiális hőmérsékleti gradiens mentén kerülnek szállításra, majd egy viszonylag hidegebb SiC oltókristályon kristályosodnak ki.

A Royal Society of Chemistry (RSC, 2026) által a 150 mm-es SiC PVT kristálynövekedésről közzétett tanulmány szerint a termikus rendszer öt fő összetevőből áll:

· Hőszigetelő filc

· Grafittégely

· SiC oltókristály

· SiC alapanyag

· Ellenállás fűtés

A kristálynövekedés során a forráspor magas hőmérsékleten szublimál, és gőzfázisú részecskék keletkeznek, amelyek a hőmérsékleti gradiens alatt felfelé vándorolnak, mielőtt az alacsonyabb hőmérsékletű magkristályra lerakódnának, és egyetlen kristályt alkotnának.

Következésképpen a SiC PVT kemence méretének növelése nem egyszerűen magasabb hőmérséklet elérése. Az elsődleges mérnöki kihívások a következők:

a. Elegendő axiális hőmérséklet-gradiens fenntartásahogy folyamatosan vezesse a szublimációs-transzport-kristályosodási folyamatot.

b. A radiális hőmérsékleti gradiensek minimalizálásacsökkenti a termikus feszültséget, megakadályozza a kristályrepedést és elnyomja a politípus átalakulását.

c. A termikus tér stabilitásának megőrzésea növekedési folyamat során, ahogy a forráspor fokozatosan elfogy.

d. Szabályozható kristálynövekedési felület fenntartásaa 8 hüvelykes és a jövőbeni 12 hüvelykes SiC lapkagyártásra való átállás során.

A szilíciumkristályok növekedésével összehasonlítva a SiC PVT rendszerek hőterének lényegesen nagyobb hőmérsékleti stabilitást és precízebb hőszabályozást kell biztosítania, így a hőmező tervezése az egyik legkritikusabb technológia a nagy átmérőjű SiC kristályok előállításához.

3. Kritikus kapcsolat a berendezés tervezése és a hőtér teljesítménye között

A kemence konfigurációja, a hőtér kialakítása, a kristályminőség és a gyártási költség közötti kölcsönhatás a következőképpen foglalható össze:

Berendezés/folyamat változó	Hőmezőreakció	Crystal Quality Response	Költséghatás
Nagyobb kemenceméret	Nagyobb hőtehetetlenség és hosszabb gázáramlási út	Nehezebb fenntartani a radiális hőmérséklet egyenletességét	Magasabb termelési kapacitás, de megnövekedett üzembe helyezési költségek
Nagyobb termikus mező	Jobb hőszigetelés csökkentett hőveszteséggel	Nagyobb kihívást jelentő oxigén- és szénszennyeződés-szabályozás	Alacsonyabb ostyánkénti amortizációs költség, de magasabb hőmező-komponens költség
Nagyobb Crucible	Megnövekedett olvadéktérfogat és nagyobb oxigénoldódás a tégely falaiból	Az oxigénkoncentráció ingadozásának és az ellenállás változásának nagyobb kockázata	Nagyobb töltési kapacitás és alacsonyabb gyártási költség kilogrammonként
Mélyebb hőpajzs pozíció	Fokozott kristályhűtés és megnövelt axiális hőmérsékleti gradiens (G)	Nagyobb húzási sebesség potenciál, de megnövekedett interfész instabilitási kockázata	Fokozott termelékenység, miközben a kristálytörés szigorúbb ellenőrzését igényli
Megnövelt argon áramlási sebesség	Erősebb szennyeződéseltávolítás és fokozott konvektív hőátadás	Alacsonyabb oxigén- és szénkoncentráció, de potenciálisan nagyobb hőmérséklet-ingadozások	Megnövekedett argonfogyasztás és magasabb vákuumszivattyúzási igény
Csökkentett kemencenyomás	Fokozott párolgás és illékony anyagok eltávolítása	Módosított lerakódási és visszadiffúziós mechanizmusok	Magasabb követelmények a kipufogórendszer teljesítményére és a tömítés megbízhatóságára vonatkozóan
Nagyobb húzási sebesség	Megnövekedett látens hőleadás, ami erősebb hűtőteljesítményt igényel	Nagyobb V/G variáció és nagyobb diszlokációs kockázat	Nagyobb áteresztőképesség a termelési hozam potenciális csökkenésével
Többzónás fűtésvezérlés	Továbbfejlesztett hőmérsékleti mező szabályozás	A kristályfelület alakjának és oxigénszállításának jobb optimalizálása	Megnövekedett berendezések bonyolultsága és üzembe helyezési költsége
Mágneses mező / CCz technológia	Stabilabb olvadékkonvekció és folyamatos adagolás	Továbbfejlesztett alacsony oxigén szabályozás és az ellenállás egyenletessége	Magasabb tőkebefektetés, miközben lehetővé teszi a fejlett N-típusú szilíciumgyártást
Többzónás SiC hőmező	Az axiális hajtóerő és a radiális hőmérséklet egyenletességének független optimalizálása	Csökkentett politípus-átmenet, diszlokációsűrűség és kristályrepedés	Magasabb kristályhozam a megnövekedett vezérlőrendszer bonyolultságával

A kristálynövesztő berendezések folyamatos fejlődése azt mutatja, hogy a hőmező már nem csupán egy passzív szerkezeti egység. Ehelyett egy integrált folyamatvezérlő rendszerré vált, amely egyszerre szabályozza a hőátadást, a folyadékdinamikát, a tömegszállítást, a szennyeződések eloszlását és a kristályminőséget.

Ahogy a lapkák átmérője tovább növekszik, és a félvezető anyagok egyre fejlettebbek, a jövő termikus térrendszerei egyre inkább a digitális szimulációra, a többfizikai optimalizálásra, az intelligens hőmérséklet-szabályozásra és a személyre szabott szén-grafit alkatrészek tervezésére fognak támaszkodni a nagyobb termelékenység, az alacsonyabb hibasűrűség és a jobb gyártási hatékonyság elérése érdekében.

A Semicorex a nagy teljesítményű termékek átfogó portfólióját kínáljagrafitéskvarcalkatrészek a szilícium- és SiC kristálynövekedési alkalmazásokban használt fejlett termikus térrendszerekhez. Termékeinket úgy tervezték, hogy kiváló hőstabilitást, meghosszabbított élettartamot és kivételes folyamatkonzisztenciát biztosítsanak. Személyre szabott megoldásokért vagy további műszaki információkért forduljon mérnöki csapatunkhoz.
