TAC bevonatú tégely SIC kristálynövekedésben

Az utóbbi években,Tac bevontA kereszteződések fontos technikai megoldássá váltak, mint reakció edények a szilícium -karbid (sIC) kristályok növekedési folyamatában. A TAC anyagok kulcsfontosságú anyagokká váltak a szilícium -karbid kristálynövekedés területén, kiváló kémiai korrózióállóságuk és magas hőmérsékleti stabilitásuk miatt. A tradicionális grafit -kereszteződésekkel összehasonlítva a TAC bevonattal ellátott keresztesítői stabilabb növekedési környezetet biztosítanak, csökkentik a grafit korrózió hatását, meghosszabbítják a tégely élettartamát, és hatékonyan elkerülik a széncsomagolás jelenségét, ezáltal csökkentve a mikrotubok sűrűségét.

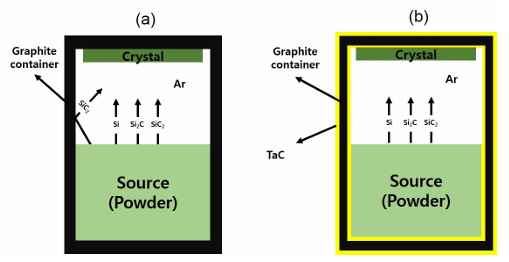

 1. ábra SIC kristálynövekedés

A TAC-bevonatú keresztrecikumok előnyei és kísérleti elemzése

Ebben a tanulmányban összehasonlítottuk a szilícium -karbid kristályok növekedését a tradicionális grafit -kereszteződésekkel és a TAC -val bevont grafit -kereszteződésekkel. Az eredmények azt mutatták, hogy a TAC-bevonatú keresztrecinázások jelentősen javítják a kristályok minőségét.

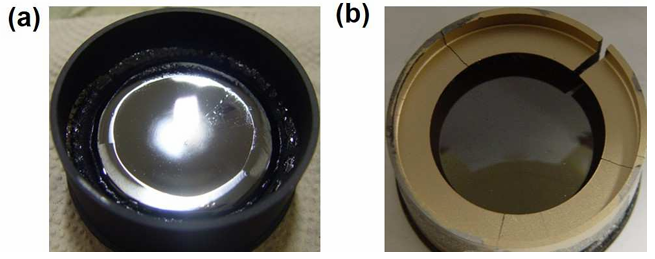

2. ábra: A Pvt módszerrel termesztett SIC ingot képe

A 2. ábra azt szemlélteti, hogy a hagyományos grafit-kereszteződésekben termesztett szilícium-karbid kristályok konkáv felületet mutatnak, míg a TAC-bevonatú keresztre feszítettek, amelyek konvex interfészet mutatnak. Sőt, amint az a 3. ábrán látható, a Polikristályos jelenséget a hagyományos grafit-trükkök felhasználásával termesztett kristályokban kiejtik, míg a TAC-bevonatú kerékpárok használata hatékonyan enyhíti ezt a kérdést.

Az elemzés azt jelzi, hogy aTac bevonatMegemeli a hőmérsékletet a tégely szélén, ezáltal csökkentve a kristályok növekedési sebességét. Ezenkívül a TAC bevonat megakadályozza a közvetlen érintkezést a grafit oldalfala és a kristály között, ami elősegíti a nukleáció enyhítését. Ezek a tényezők együttesen csökkentik a polikristályosság valószínűségét a kristály szélein.

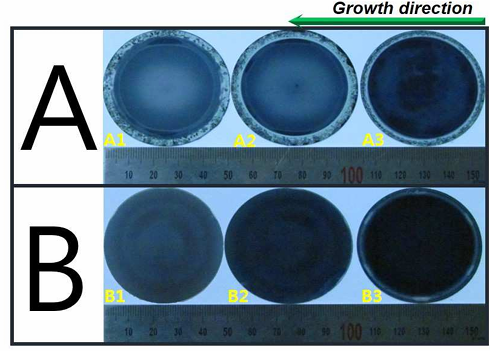

3. ábra: OM az ostyák képei a különböző növekedési szakaszokban

Ezenkívül a szilícium -karbid kristályok nőttek beTAC-bevonatúA keresztesítőelemek szinte nem mutattak szénbefedést, ami a mikropipe hibák gyakori oka. Ennek eredményeként ezek a kristályok szignifikáns csökkenést mutatnak a Micropipe hibás sűrűségében. A 4. ábrán bemutatott korróziós teszt eredmények megerősítik, hogy a TAC-bevonatú keresztre szabott kristályoknak gyakorlatilag nincs mikropipe hibája.

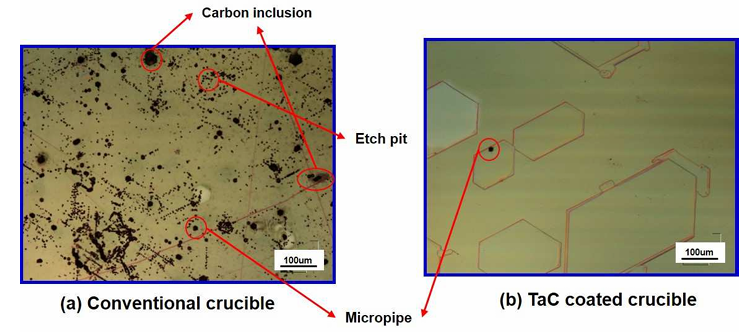

4. ábra OM kép KOH maratás után

A kristályminőség és a szennyeződés -szabályozás javítása

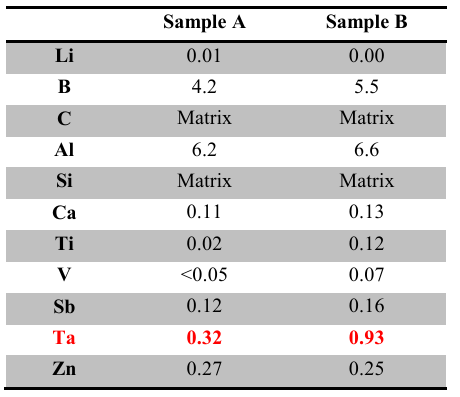

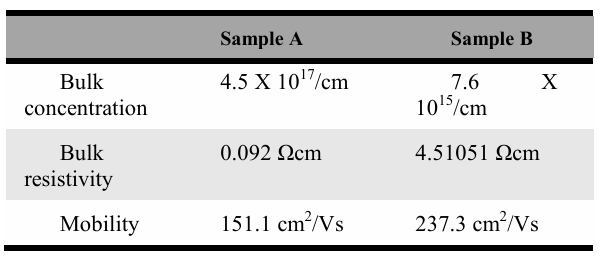

A kristályok GDM -ek és teremtesztjein keresztül a tanulmány megállapította, hogy a kristály TA -tartalma kissé növekedett, amikor TAC -bevonatú keresztre vontak, de a TAC bevonat szignifikánsan korlátozta a nitrogén (N) dopping behatolását a kristályba. Összefoglalva: a TAC -bevonatú keresztrecikumok magasabb színvonalú szilícium -karbid kristályokat termeszthetnek, különösen a hiba sűrűségének (különösen a mikrotubák és a szén -beágyazás) csökkentésében és a nitrogén -dopping koncentrációjának szabályozásában.

A Semicorex kiváló minőségűTAC-bevonatú grafit tégelyA SIC kristálynövekedéshez. Ha bármilyen kérdése van, vagy további részletekre van szüksége, kérjük, ne habozzon kapcsolatba lépni velünk.

KAPCSOLATOS telefonszám # +86-13567891907

E -mail: sales@semicorex.com
