Szilícium -nitrid kerámia szubsztrát

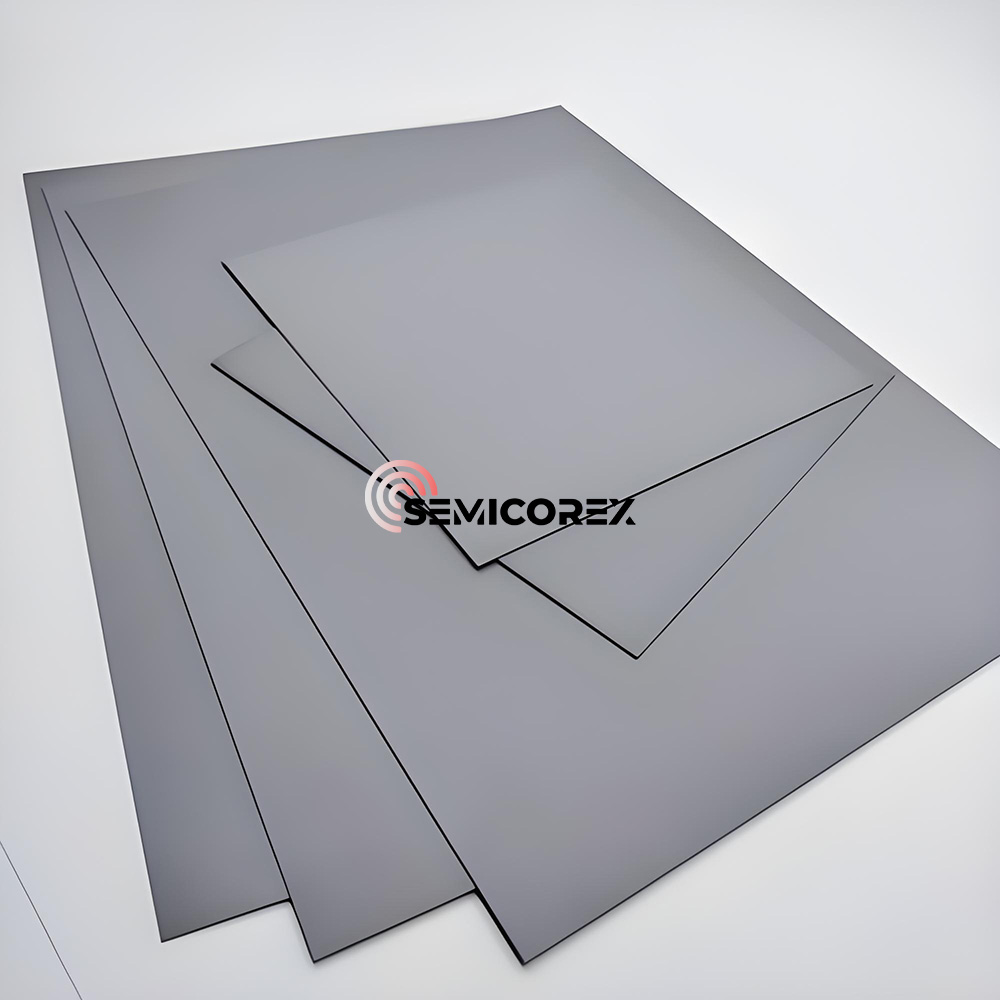

Szilícium -nitrid kerámiaA szubsztrát egy nagyteljesítményű kerámia szubsztrát, amely szilícium-nitridből (si₃n₄) készült alapanyagból. Fő alkotóelemei a szilícium (Si) és a nitrogén (N) elemek, amelyek kémiailag kötve vannak, hogy Si₃n₄ -t képezzenek. A gyártási folyamat során kis mennyiségű szintering AIDS -t, például alumínium -oxidot (Al₂O₃) vagy yttrium -oxidot (Y₂O₃) adnak hozzá, hogy az anyag magas hőmérsékleten sűrű és egységes mikroszerkezetet képezzen.

A szilícium-nitrid-kerámia szubsztrátok belső kristályszerkezete elsősorban β-fázis, az összekötő szemek stabil méhsejthálózatot képeznek. Ez az egyedülálló elrendezés nagy mechanikai szilárdságot és kiváló hőhatású ellenállást eredményez az anyaggal. A magas hőmérsékletű szinterelés révén elért sűrű szerkezet kiváló hővezető képességet, szilárdságot, hőállóságot és korrózióállóságot eredményez. Széles körben használják az elektronikában, az energiafelszerelésben és a repülőgépiparban, jellemzően hőeloszlású platformként vagy az elektronikus alkatrészek szigetelő tartóelemeként.

Szilícium -nitridKerámia szubsztrátként bíznak, mivel megfelel a termikus ellenőrzés és a szerkezeti megbízhatóság növekvő igényeinek a kompakt, nagy teljesítményű elektronikus eszközökben. A készülék sűrűségének növekedésével a hagyományos szubsztrátok küzdenek a termikus feszültség és a mechanikai terhelések kezelése érdekében.

A szilícium -nitrid szubsztrátok még gyors termikus ciklus alatt is fenntartják a mechanikai stabilitást. Ez ideálissá teszi őket IGBT -khez, energiamodulokhoz és autóipari inverter áramkörökhöz, ahol magas az energiaeloszlás, és a hiba elfogadhatatlan.

Az RF alkalmazásokban is kedvelik, ahol a szubsztrátoknak támogatniuk kell a finom vonalú áramkört és fenntartaniuk kell a stabil dielektromos állandóságot-az elektromos és hőtulajdonságok egyensúlyát, amelyet nehéz megtalálni a hagyományos anyagokban.

Szilícium -nitrid szubsztrát tulajdonságok

1.

Körülbelül 80–90 W/(M · K) hővezető képességgel a szilícium -nitrid szubsztrátok meghaladják az alumínium -oxid kerámiáját a hőeloszlás során. Például az elektromos jármű -teljesítmény modulokban a szilícium -nitrid szubsztrátok több mint 30%-kal csökkenthetik a forgács hőmérsékletét, ezáltal javítva a hatékonyságot és a megbízhatóságot.

2. Mechanikai erő

Hárompontos hajlítószilárdsága meghaladhatja a 800 MPa-t, körülbelül háromszorosa az alumínium-oxid kerámiájának. A tesztek azt mutatták, hogy egy 0,32 mm vastag szubsztrát ellenáll a 400 N nyomásnak repedés nélkül.

3. Hőstabilitás

Stabil működési tartománya -50 ° C és 800 ° C, és a hőtágulási együtthatója akár 3,2 × 10⁻⁶/° C -t is, így jól illeszkedik a félvezető anyagokkal. Például egy nagysebességű vonat-vontató-frekvenciaváltóban, amely egy szilícium-nitrid-szubsztrátra váltott, a gyors hőmérsékleti változások miatt 67%-kal csökkentette a meghibásodási sebességet.

4. Szigetelés teljesítménye

Szobahőmérsékleten térfogat-ellenállása nagyobb, mint 10¹⁴ ω · cm, és dielektromos bontási szilárdsága 20 kV/mm, teljes mértékben megfelelve a nagyfeszültségű IGBT modulok szigetelési követelményeinek.

A Semicorex kiváló minőségűSzilícium -nitrid kerámia termékekfélvezetőben. Ha bármilyen kérdése van, vagy további részletekre van szüksége, kérjük, ne habozzon kapcsolatba lépni velünk.
