Mik a gyűrűk a rézkarcban

A chipgyártásban a fotolitográfia és a maratás két egymással szorosan összefüggő lépés. A fotolitográfia megelőzi a maratást, ahol az áramköri mintát fotoreziszt segítségével alakítják ki az ostyán. A maratás ezután eltávolítja azokat a filmrétegeket, amelyeket a fotoreziszt nem fed le, befejezve a minta átvitelét a maszkról az ostyára, és előkészítve a következő lépésekre, például az ionimplantációra.

A maratás magában foglalja a szükségtelen anyagok szelektív eltávolítását kémiai vagy fizikai módszerekkel. A bevonatot, az ellenálló bevonatot, a fotolitográfiát és az előhívást követően a maratás eltávolítja az ostya felületén megvilágított felesleges vékony filmanyagot, és csak a kívánt területek maradnak meg. Ezután a felesleges fotoreziszt eltávolításra kerül. Ha ezeket a lépéseket ismételgetjük, akkor összetett integrált áramkörök jönnek létre. Mivel a maratás anyageltávolítással jár, ezt "kivonási folyamatnak" nevezik.

A száraz maratás, más néven plazmamarás a domináns módszer a félvezető maratásban. A plazmamaratókat plazmagenerálási és vezérlési technológiáik alapján két kategóriába sorolják: kapacitív csatolású plazmamaratás (CCP) és induktív csatolású plazmamaratás (ICP). A CCP maratógépeket elsősorban dielektromos anyagok maratására használják, míg az ICP maratógépeket elsősorban szilícium és fémek maratására használják, és vezetőmaratóként is ismertek. A dielektromos maratószerek olyan dielektromos anyagokat céloznak meg, mint a szilícium-oxid, szilícium-nitrid és hafnium-dioxid, míg a vezetőmaratók a szilícium anyagokat (egykristályos szilícium, polikristályos szilícium és szilícium stb.) és fémanyagokat (alumínium, volfrám stb.).

A maratási folyamat során elsősorban kétféle gyűrűt fogunk használni: fókuszgyűrűket és pajzsgyűrűket.

Fókusz gyűrű

A plazma élhatása miatt a sűrűség középen nagyobb, a széleken kisebb. A fókuszgyűrű a gyűrű alakú alakja és a CVD SiC anyagtulajdonságai révén specifikus elektromos mezőt hoz létre. Ez a mező vezeti és korlátozza a plazmában lévő töltött részecskéket (ionokat és elektronokat) a lapka felületére, különösen a szélére. Ez hatékonyan növeli a plazmasűrűséget a széleken, és közelebb hozza a középponthoz. Ez jelentősen javítja a maratási egyenletességet az ostyán, csökkenti az élek sérülését és növeli a hozamot.

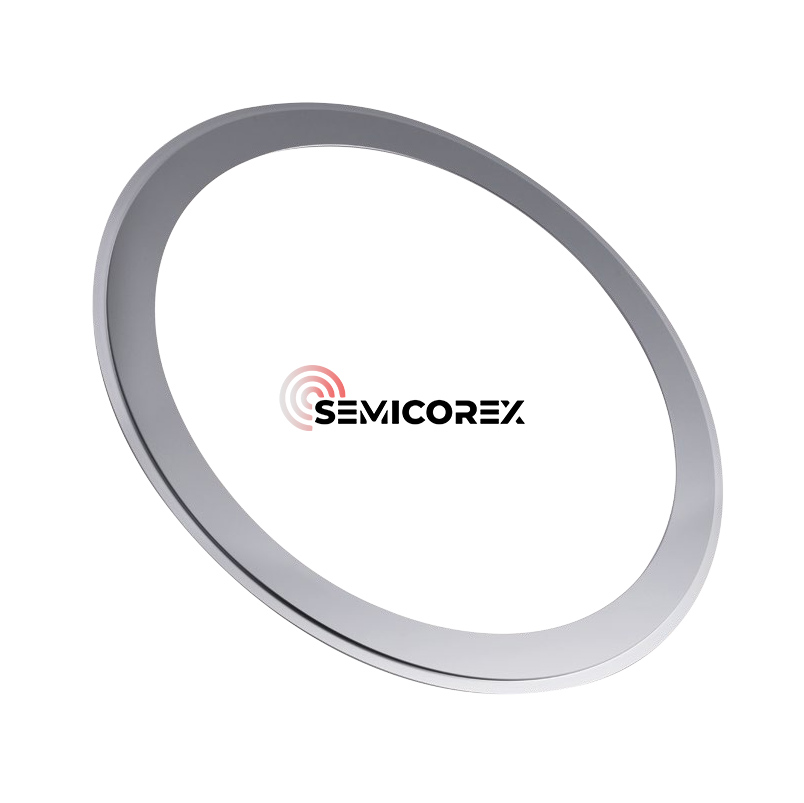

Pajzs gyűrű

Jellemzően az elektródán kívül helyezkedik el, elsődleges feladata a plazma túlfolyásának blokkolása. A szerkezettől függően az elektróda részeként is funkcionálhat. A szokásos anyagok közé tartozik a CVD SiC vagy az egykristályos szilícium.

A Semicorex kiváló minőséget kínálCVD SiCésSzilíciumRézkarikás gyűrűk az ügyfelek igényei szerint. Ha kérdése van, vagy további részletekre van szüksége, kérjük, ne habozzon kapcsolatba lépni velünk.
