Mik a részecskehibák?

2025-12-14 - Hagyj üzenetet

A részecskehibák a félvezető lapkák belsejében vagy a felületén lévő apró részecskezárványokra utalnak. Károsíthatják a félvezető eszközök szerkezeti integritását, és elektromos hibákat okozhatnak, például rövidzárlatot és szakadást. Mivel ezek a részecskehibák okozta problémák súlyosan befolyásolhatják a félvezető eszközök hosszú távú megbízhatóságát, a részecskehibákat szigorúan ellenőrizni kell a félvezetőgyártás során.

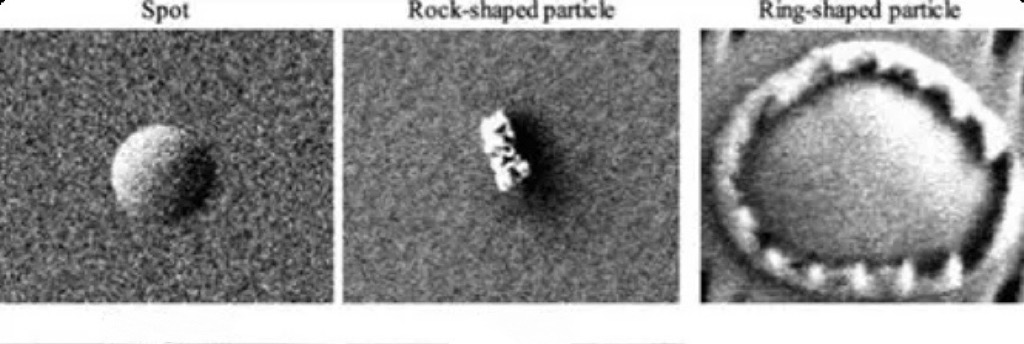

Elhelyezésük és jellemzőik szerint a részecskehibák két nagy kategóriába sorolhatók: felületi részecskék és filmen belüli részecskék. A felületi részecskék azokra a részecskékre utalnak, amelyek a felületre esnekostyafelület a folyamatkörnyezetben, általában éles sarkokkal rendelkező klaszterekként jelennek meg. A filmen belüli részecskék azok, amelyek a fóliaképzési folyamat során az ostyába esnek, és amelyeket további filmek fednek be, és a hibák a filmrétegbe ágyazódnak.


Hogyan keletkeznek részecskehibák?

A részecskehibák keletkezését több tényező okozza. Az ostya gyártási folyamata során a hőmérséklet-változások okozta hőfeszültség, valamint az ostyák kezeléséből, feldolgozásából és hőkezeléséből adódó mechanikai igénybevételek felületi repedéseket vagy anyagválást okozhatnak.ostyák, ami a részecskehibák egyik fő oka. A reakcióreagensek és reakciógázok által okozott kémiai korrózió a részecskehibák másik fő oka. A korróziós folyamat során nem kívánt termékek vagy szennyeződések keletkeznek, amelyek az ostya felületéhez tapadva részecskehibákat képeznek. A fent említett két fő tényező mellett a részecskehibák gyakori okai a nyersanyagok szennyeződései, a berendezések belső szennyeződése, a környezeti por és az üzemi hibák.


Hogyan lehet észlelni és ellenőrizni a részecskehibákat?

A részecskehibák kimutatása elsősorban a nagy pontosságú mikroszkópos technológián alapul. A pásztázó elektronmikroszkópia (SEM) nagy felbontásának és képalkotó képességeinek köszönhetően a hibák észlelésének alapvető eszközévé vált, amely képes feltárni az apró részecskék morfológiáját, méretét és eloszlását. Az atomerő-mikroszkóp (AFM) az interatomikus erők detektálásával térképezi fel a háromdimenziós felszíni topográfiát, és rendkívül nagy pontossággal rendelkezik a nanoméretű hibák észlelésében. Az optikai mikroszkópokat a nagyobb hibák gyors szűrésére használják.

A részecskék hibáinak ellenőrzése érdekében többféle intézkedést kell tenni.

1. Pontosan szabályozza az olyan paramétereket, mint a maratási sebesség, a rétegvastagság, a hőmérséklet és a nyomás.

2. Használjon nagy tisztaságú nyersanyagokat a félvezető lapkák gyártásához.

3. Használjon nagy pontosságú és nagy stabilitású berendezéseket, és végezzen rendszeres karbantartást és tisztítást.

4. Növelje a kezelői készségeket speciális képzéssel, szabványosítsa a működési gyakorlatokat, és erősítse meg a folyamatok nyomon követését és irányítását.

Szükséges a részecskehibák okainak átfogó elemzése, a szennyeződési pontok azonosítása és célzott megoldások alkalmazása a részecskehibák előfordulásának hatékony csökkentése érdekében.
