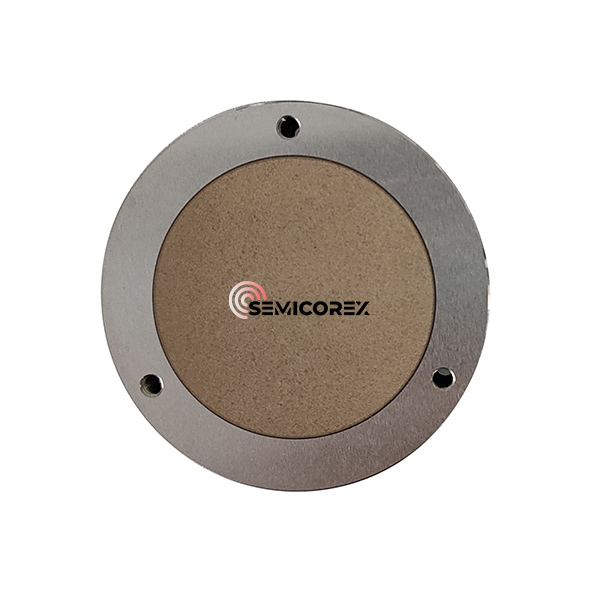

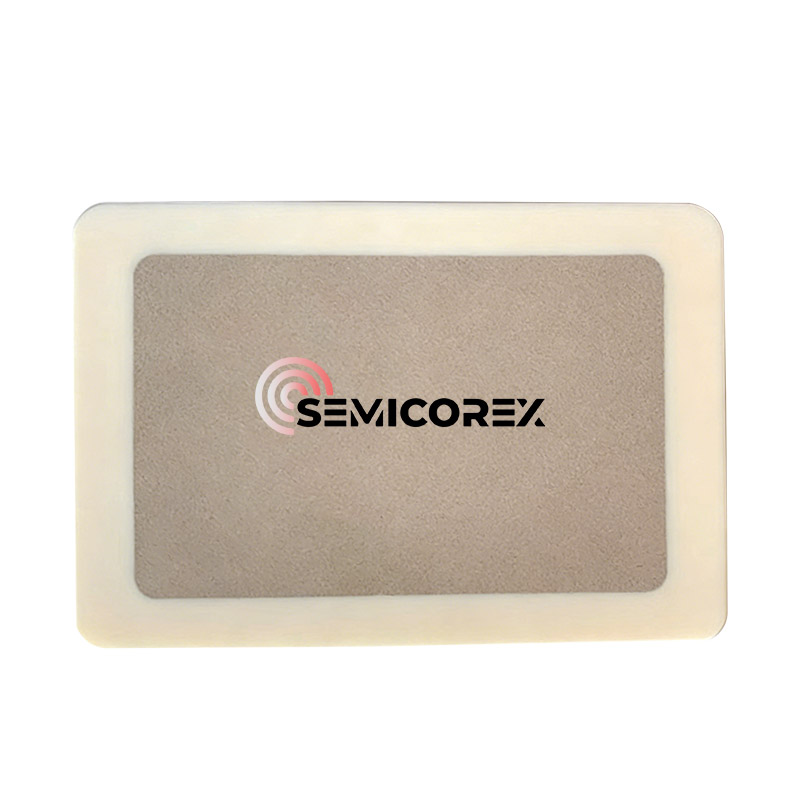

Porózus alumínium-oxid vákuum tokmány

A Semicorex porózus alumínium-oxid vákuumtokmány a hordozóplatform a termékek rögzítéséhez a vákuumszívás elvén, az átviteli vákuum része tipikusan alumínium-oxid porózus kerámia lemez. A porózus kerámialemez az alapon található süllyesztett furatba van beépítve, kerülete az alaphoz van ragasztva és tömítve, az alapot pedig a sűrű kerámia vagy fém anyagok megmunkálják. A munkakörnyezetben uralkodó mínusz nyomás alatt a tokmány a kerámialap belsejében lévő porózus szerkezeten keresztül a vákuumszivattyúhoz csatlakozik, hogy levegőt szívjon, így az ostya alatti terület vákuumterületet képez, amely sokkal alacsonyabb, mint a külső légköri nyomás. Az erős nyomáskülönbség hatására az ostya szilárdan rögzül a tokmány felületéhez. Jellemzően minél nagyobb a vákuumfok az ostya alatt, annál erősebb a tapadás a tokmány és a munkadarab között, és annál erősebb az adszorpciós erő.

A félvezető- és mikroelektronikai iparban a precizitás nem csupán követelmény, hanem szabvány. A porózus alumínium-oxid vákuumtokmány (más néven kerámia vákuumtokmány) egy kritikus elem, amelyet arra terveztek, hogy egyenletes, szennyeződésmentes szívást biztosítson a kényes felületeken a litográfiai, ellenőrzési és kockázási folyamatok során.

Mi az a porózus alumínium-oxid vákuum tokmány?

A hagyományos fém tokmányokkal ellentétben, amelyek megmunkált hornyokat használnak a szívás létrehozására, a porózus kerámia tokmány speciális mikroszkopikus pórusszerkezetet használ. Ez lehetővé teszi a vákuumnyomás egyenletes eloszlását a munkadarab teljes felületén, megakadályozva a hornyolt kiviteleknél gyakran előforduló "gödröcsölést" vagy deformációt.

Főbb műszaki adatok

Ezen komponensek teljesítményének megértéséhez megvizsgáljuk a nagy tisztaságú Al2O3 anyagtulajdonságait:

Miért válassza a porózus alumínium-oxidot a hagyományos anyagokkal szemben?

1. Kiváló laposság és egyenletesség

A mikroszkopikus pórusszerkezet biztosítja, hogy a vákuumerőt az érintkezési felület 100%-án kifejtsék. Ipari adatok szerint az egyenletes szívás akár 40%-kal is csökkenti az ostya feszültségét a hagyományos hornyolt rozsdamentes acél tokmányokhoz képest.

2. Magas termikus stabilitás

Az alumínium-oxid kerámiák alacsony hőtágulási együtthatóval (CTE) rendelkeznek. Magas hőmérsékletű feldolgozásnál vagy lézeres ellenőrzésnél a tokmány megtartja méreteit, így a fókuszmélység állandó marad.

3. ESD és szennyeződés-ellenőrzés

A nagy tisztaságú alumínium-oxid kémiailag inert és természetesen ellenáll a korróziónak. Ezenkívül speciális "fekete alumínium-oxid" vagy antisztatikus bevonatok alkalmazhatók az elektrosztatikus kisülés (ESD) megelőzésére, amely bizonyos környezetekben a félvezető hozamveszteség közel 25%-áért felelős.

Elsődleges alkalmazások a csúcstechnológiás gyártásban

Félvezető lapka feldolgozás

Az elsődleges felhasználási eset a fotolitográfia és az ostyaszondázás. Az extrém síkság (<2μm) biztosítja, hogy a lapka a fejlett optikai rendszerek szűk mélységélességén belül maradjon.

Vékonyrétegű napelem gyártás

Rugalmas vagy rendkívül vékony aljzatoknál a hagyományos vákuumcsatornák fizikai károsodást okozhatnak. A porózus kerámia "lélegző" felülete gyengéd légpárnaként vagy szívólapként működik, védve a törékeny rétegeket.

Optikai lencse csiszolás

Porózus alumínium-oxidot használnak a lencsék megtartására a precíziós csiszolás során, ahol bármilyen vibráció vagy egyenetlen nyomás optikai aberrációt okoz.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan tisztítsa meg a porózus alumínium-oxid vákuumtokmányt?

V: A tisztítás elengedhetetlen a szívás fenntartásához. Javasoljuk az ultrahangos tisztítást ioncserélt vízben vagy speciális oldószerekben. Mivel az alumínium-oxid kémiailag stabil, ellenáll a legtöbb savas vagy lúgos tisztítószernek. Győződjön meg arról, hogy a tokmány szárazra sült, hogy eltávolítsa a nedvességet a pórusokból.

2. kérdés: A pórusméret testreszabható bizonyos szubsztrátumokhoz?

V: Igen. A kisebb pórusok (kb. 10 μm - 20 μm) jobbak az ultravékony fóliáknál, hogy megakadályozzák az "átnyomtatást", míg a nagyobb pórusok nagyobb légáramlást biztosítanak a nehezebb vagy porózusabb munkadarabokhoz.

Q3: Mi a maximális üzemi hőmérséklet?

V: Míg maga a kerámia ellenáll 1500 ℃ feletti hőmérsékletnek, a vákuumos tokmány szerelvény (beleértve a tömítéseket és a házakat is) a ragasztási módszertől függően általában 250 ℃ és 400 ℃ közötti hőmérsékletre van besorolva.
