Grafit légcsapágyak

A Semicorex Graphite Air Bearings egy nagy pontosságú aerosztatikus alkatrész, amelyet úgy terveztek, hogy súrlódásmentes lineáris és forgó mozgást biztosítson az ultraprecíziós gépek számára. Speciális izosztatikus minőségből készülporózus grafit, ez a csapágy a szén mikrostruktúra természetes áteresztőképességét használja fel, hogy egységes, merev és stabil légpárnát hozzon létre. A hagyományos csapágyakkal ellentétben, amelyek fúrt nyílásokra támaszkodnak, a Graphite Air Bearings teljes felületén milliónyi mikron alatti pórust alkalmaz, hogy szűkítőként működjön, és tökéletesen elosztott nyomásprofilt biztosít gradiensek és nyomáscsúcsok nélkül.

Műszaki előírások

A mintavizsgálati jelentés alapján a Semicorex grafit a következő tanúsított tulajdonságokkal rendelkezik:

Főbb jellemzők és előnyök

Egyenletes nyomáseloszlás: A 0,5 µm-es pórusszerkezet "levegőfüggönyt" hoz létre, kiküszöbölve a nyílásos csapágyakkal kapcsolatos nyomáshullámokat, és kiváló billenési merevséget biztosít.

Súrlódásmentes mozgás: A nulla statikus és dinamikus súrlódás (stictionmentes) végtelen pozicionálási felbontást és nulla kopást tesz lehetővé, korlátlanul meghosszabbítva a rendszer élettartamát.

Ütközésvédelem (Soft Landing): A Shore 53 HS grafit felülete nem sárgul. Levegővesztés esetén a csapágy finoman ráül a vezetőre, száraz kenőanyagként működik, és megakadályozza a precíziós vezetőpálya katasztrofális károsodását.

Magas csillapítás: Aporózus grafitA mátrix természetesen elnyeli a rezgéseket, így "squeeze film" csillapító hatást biztosít, amely javítja az ülepedési időt és a dinamikus stabilitást a szkennelési alkalmazásokban.

Tisztatérrel való kompatibilitás: A Semicorex grafit légcsapágyak olaj és zsír nélkül működnek, így ideálisak a félvezetőgyártásban szokásos ISO 1. osztályú tisztatéri környezetekhez.

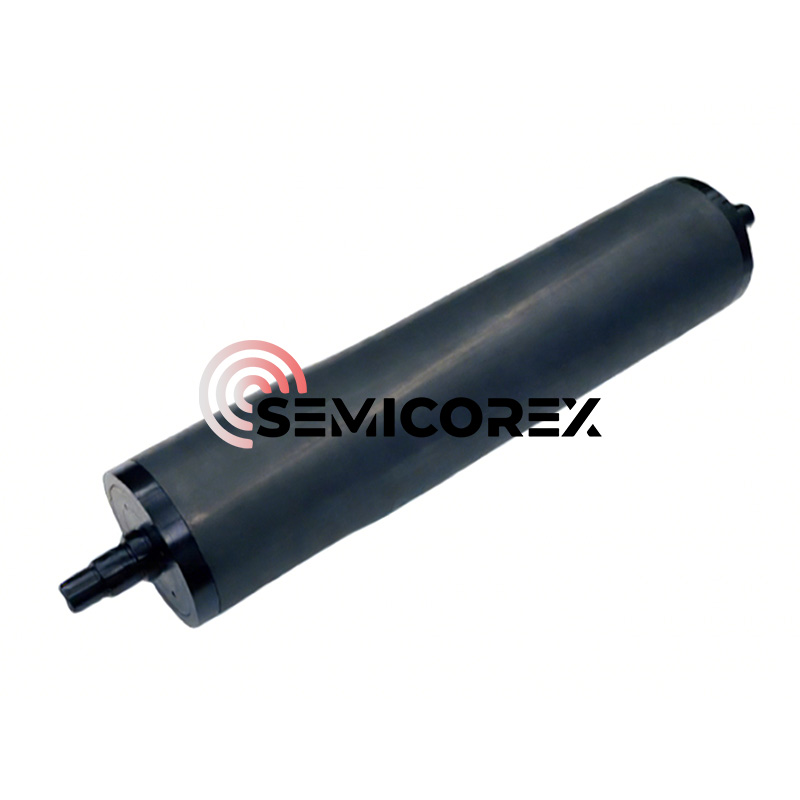

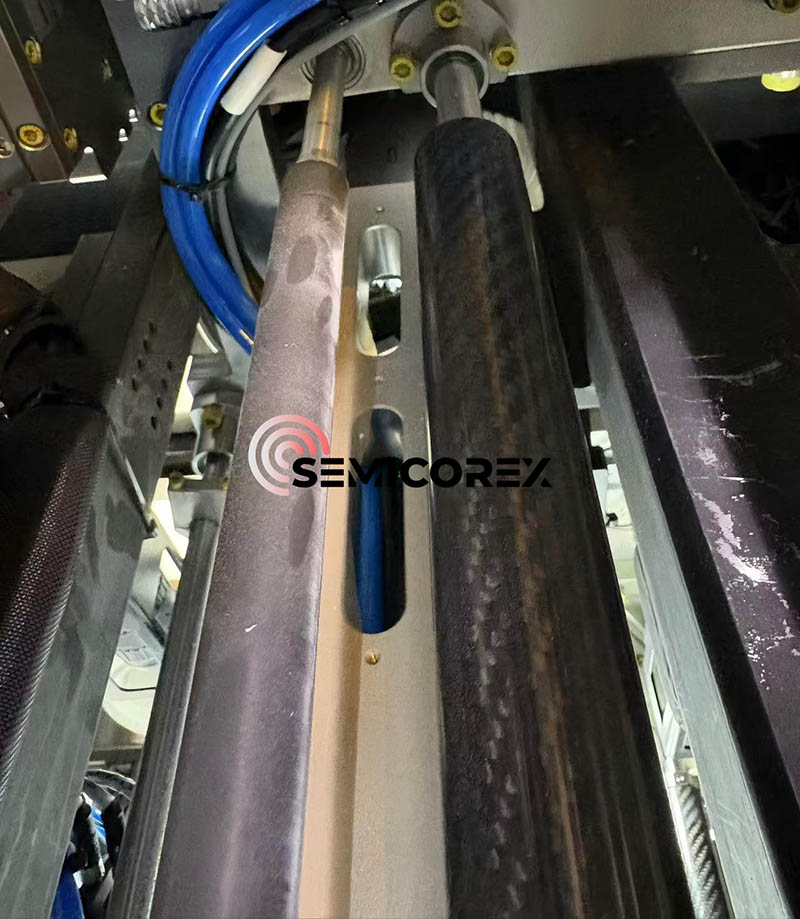

Vizuális jellemzők

A Graphite Air Bearings alkatrészeinek vizuális ellenőrzése (hivatkozás a mellékelt képekre) a következőket mutatja:

Felületkezelés: A precíziósan köszörült grafitra jellemző matt, szénszürke felület.

Geometria: Lineáris rúd-konfigurációban kapható, megmunkált hornyokkal a felszereléshez vagy a vákuum-öblítéshez. A porózus felület szabad szemmel egységesnek tűnik, elfedi a mikroszkopikus pórushálózatot.

Rögzítés: A precíziós megmunkálású hornyokkal vagy golyóscsapos rögzítőrendszerekkel való integrációra tervezték, hogy biztosítsák a párhuzamosságot a vezetőpályával.

Történelmi kontextus és technológiai evolúció

Az érintkező csapágyak határai

Évtizedeken keresztül a lineáris mozgás mércéjét a recirkulációs golyóscsapágyak és görgős csúszdák határozták meg. Noha robusztusak, ezek a rendszerek a Hertzi-féle érintkezési feszültség által meghatározott korlátoktól szenvednek. A gördülő elemek és a versenypálya közötti fizikai érintkezés súrlódást, hőt és kopásrészecskéket hoz létre. Az ultraprecíziós alkalmazásokban a visszakeringetett golyók által keltett "zaj" olyan sebességhullámokat hoz létre, amelyek elfogadhatatlanok a nanométer szintű metrológiában. Ezenkívül a kenés szükségessége olyan szennyeződéseket és karbantartási követelményeket vezet be, amelyek nem egyeztethetők össze a tisztatér modern szabványaival.

Az aerosztatikus forradalom

A légcsapágyakra való átállás alapvető változást jelentett a gépek tervezésében. A felületek levegőréteggel történő elválasztásával a mérnökök kiküszöbölték a mechanikai érintkezést. A korai légcsapágyak nyíláskompenzációt alkalmaztak. Ebben a kialakításban a sűrített levegőt néhány precíziósan fúrt lyukon (nyíláson) vezetik be, és hornyokon keresztül osztják el.

A nyílások kialakításának korlátai:

Nyomás gradiensek: A nyomás jelentősen csökken, amikor a levegő eltávolodik a nyílástól/horonytól, csökkentve a teherbírás hatékonyságát.

Pneumatikus kalapács: A hornyokban rekedt levegő mennyisége kondenzátorként működhet, ami öngerjesztett vibrációhoz vagy "kalapáláshoz" vezethet.

Eltömődés: Egyetlen porrészecske eltömítheti a nyílást, ami azonnali csapágyhibát okozhat.

Katasztrofális ütközések: A nyílásos csapágyak jellemzően keményfémből (alumínium, rozsdamentes acél) készülnek. Ha a levegőellátás meghibásodik, a fém a fémen vagy a fém a gránit érintkező súlyos horzsolást és foltosodást okoz.

A porózus média technológia megjelenése

A porózus közegű légcsapágyak, például a porózus grafitot használó csapágyak megoldották ezeket a problémákat azzal, hogy magát a csapágyanyagot használták szűkítőként.

Történet: A 20. század közepén kifejlesztett, de az 1980-as és 90-es években kereskedelmi használatra tökéletesített porózus széntechnológia a szinterezési eljárást alkalmazta, hogy olyan anyagot hozzon létre, amely milliónyi mikroszkopikus, kanyargós pályát tartalmaz.

Az áttörés: A kulcs a gyártási folyamat ellenőrzése volt az izotróp permeabilitás biztosítása érdekében. A Graphite Air Bearings 0,5 µm átlagos pórusátmérőre vonatkozó specifikációja ennek a technológiának egy kiforrott iterációja, amely optimalizálja az áramláskorlátozást a merevség maximalizálása és a levegőfogyasztás minimalizálása érdekében. Ez az evolúció a légcsapágyakat kényes laboratóriumi műszerekből robusztus ipari alkatrészekké alakította, amelyek kemény megmunkálási körülmények között is működni tudnak.

Anyagtudomány: Merüljön mélyre a porózus grafitba légcsapágyazáshoz

Izosztatikus grafit gyártás

A grafit légcsapágyak izosztatikus grafitként vannak azonosítva. Ez a gyártási eljárás különbözik az extrudált vagy öntött grafittól.

Nyersanyag: A nagy tisztaságú kőolajkoksz részecskékké mikronizálódik (a 0,5 µm-es pórusméretben látható finom szerkezettel kapcsolatban).

Hideg izosztatikus préselés (CIP): A port öntőformába helyezik, és minden irányból ultramagas nyomásnak (folyadéknyomásnak) vetik alá. Ez biztosítja, hogy a sűrűség (1,74 g/cm³) egyenletes legyen a tuskó egészében. Ez az izotrópia döntő fontosságú, mert biztosítja, hogy a levegő minden irányban azonos sebességgel áramoljon át a csapágyon, megakadályozva a "billentést" vagy az egyenetlen emelkedést.

Grafitizálás: A tuskót ~3000°C-ra melegítjük. Ez összehangolja a kristályszerkezetet, és a szenet grafittá alakítja. Ez a folyamat 13,02 µΩ·m fajlagos ellenállást biztosít, amely a grafitosítás és a termikus stabilitás kulcsfontosságú mutatója.

Mikrostrukturális elemzés

Pórusméret (0,5 µm): Ez egy "aranyhaj" dimenzió.

Ha a pórusok túl nagyok (> 1,0 µm): A levegőfogyasztás túlzott lesz, és a csapágy elveszti merevségét (túl szivárog).

Ha a pórusok túl kicsik (< 0,1 µm): A csapágynak nem praktikus bemeneti nyomásra van szüksége az emeléshez, és a reakcióidő lassú lesz.

0,5 µm: A szabványos ipari sűrített levegős rendszerek (80 PSI) optimalizálását jelenti, kiegyensúlyozva a hatékonyságot nagy terhelhetőség mellett.

Sűrűség (1,74 g/cm³): A tipikus sűrű grafitok 1,70-1,85 g/cm³. Az 1,74-es érték nagyjából 15-20%-os porozitást jelez. Ez a térfogatú "üres tér" belső tartályként működik, biztosítva az arc egyenletes levegőellátását.

Mechanikai robusztusság

Nyomószilárdság (127,0 MPa): Ez az érték jelentős. Ez azt jelenti, hogy a csapágy hatalmas terhelést képes elviselni szerkezeti meghibásodás nélkül. Kontextusban a tipikus beton ~30 MPa. a porózus grafit a légcsapágyazáshoz négyszer erősebb, mint a tömörített beton. Ez lehetővé teszi a csapágy rögzítését vagy előfeszítését nagy mágneses erőkkel repedés nélkül.

Hajlítószilárdság (80,7 MPa): Ez magas a grafit esetében. Gondoskodik arról, hogy a csapágypárnák ne vetemedjenek meg vagy ne pattanjanak el a gyorsítás vagy a szerelési hibás szerelés során fellépő hajlítónyomatékok alatt.

A tribológia és a "puha leszállás"

Az 53 HS Shore keménysége (szkleroszkóp) a "közepes keménységű" kategóriába sorolja a grafitok esetében (puhább, mint néhány rendkívül sűrű anyag, amely 70-80 HS is lehet).

Tribológiai előny: Ütközés esetén a csapágy anyagának áldozatot kell tennie. A gránit (a vezetőút) sokkal keményebb. A Shore 53 grafit ütés hatására finom porrá kopik, megkenve a csúszdát, és megakadályozza az energia átvitelét a gránit megkarcolásához. Ez az önkenő tulajdonság a végső biztosítás drága gépekre.
