Támasztógyűrű

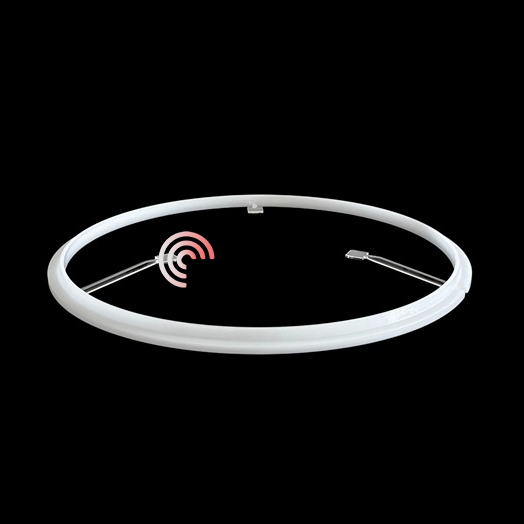

A Semicorex Support Ring egy fontos mechanikai alkatrész, amelyet az egylapos epitaxiás rendszerekben használnak, ahol a szelet pontos kezelése és pozicionálása elengedhetetlen a folyamat stabilitásához és a gyártás hatékonyságához. Úgy tervezték, hogy a felvonóaknával összehangoltan működjön, a tartógyűrű lehetővé teszi az ostyák szabályozott emelését a be- és kirakodási műveletek során, biztosítva a megbízható szeletátvitelt a folyamatkamra és a robotkezelő rendszerek között.

Nagy tisztaságú fejlettből készültkvarc anyagok, a Support Ringet úgy tervezték, hogy igényes félvezető környezetben működjön, amelyet magas hőmérséklet, korrozív folyamatgázok és szigorú szennyeződés-ellenőrzési követelmények jellemeznek. Precíziós geometriája és robusztus felépítése segít megőrizni a konzisztens szeletpozícionálást, miközben támogatja az automatizált lapkakezelést az epitaxiális növekedési folyamat során.

Funkció az egylapos epitaxiás rendszerekben

Az ostya feldolgozása során az ostya jellemzően egy szuszceptoron nyugszik a reakciókamrában. Amikor a folyamatciklus befejeződött, és az ostyát át kell vinni, az emelőszerkezet aktiválódik.

Ahogy a felvonótengely lefelé mozog, a kvarc tartógyűrű három támasztó füle összekapcsolódik és megtámasztja a tengelyszerelvényhez csatlakoztatott emelőcsapokat. Ezek az emelőcsapok ezután felfelé mozognak az ostya felületéhez képest, és óvatosan emelik fel az ostyát a szuszceptorról. Miután felemelték, az ostya olyan átviteli magasságban van elhelyezve, amely lehetővé teszi a robotkar számára, hogy biztonságosan belépjen a kamrába, és kivehesse az ostyát.

Ez a gondosan összehangolt mozgás biztosítja:

* Stabil ostyaemelés túlzott vibráció nélkül

* Pontos ostya pozicionálás átvitel közben

* Csökkenti az ostya élének sérülésének kockázatát

* Fokozott automatizálási megbízhatóság

* Egyenletes kezelési teljesítmény több folyamatcikluson keresztül

A Support Ring ezért létfontosságú szerepet játszik mind az ostyák integritásának, mind a berendezés áteresztőképességének megőrzésében.

Precíziós tervezés az automatizált ostyaátvitelhez

A modern félvezetőgyártás egyre precízebb szeletkezelést igényel. Még az ostya helyzetének kisebb eltérései is befolyásolhatják a robotok beállítását és a folyamat megismételhetőségét.

A támasztógyűrűt pontosan megmunkált támasztóelemekkel tervezték, amelyek egyenletes terheléselosztást biztosítanak az emelőcsap-rendszerben. A három támasztófül stabilan kapcsolódik az emelőszerkezethez, minimálisra csökkentve a mozgást és kiszámítható emelési viselkedést biztosít.

A legfontosabb tervezési előnyök a következők:

* Pontos emelőcsap-tartó geometria

* Kiváló méretstabilitás

* Sima mechanikai kölcsönhatás az emelőszerkezettel

* Megbízható pozicionálás az ismételt működés során

* Csökkentett mechanikai kopás az illeszkedő alkatrészeken

Ezek a jellemzők hozzájárulnak a rendszer fokozott üzemidejéhez és alacsonyabb karbantartási igényekhez.

Egyedi tervezési képességek

A különböző epitaxiás platformok gyakran egyedi geometriákat, méreteket és emelőcsap-konfigurációkat igényelnek. A Semicorex testreszabott Support Ring megoldásokat kínál, amelyek az ügyfelek berendezési specifikációihoz igazodnak.

A testreszabási lehetőségek a következők:

* Különböző átmérők és vastagságok

* Egyedi támogatási lap konfigurációk

* Különböző emelőcsapos rögzítési kialakítások

* Folyamatspecifikus anyagválasztás

* Szigorú tűréshatárú precíziós megmunkálás

Ez a rugalmasság lehetővé teszi a zökkenőmentes integrációt mind a meglévő berendezésekbe, mind a következő generációs reaktorplatformokba.

Alkalmazások

A támasztógyűrűket általában a következőkben használják:

* Szilícium epitaxiás rendszerek

* Szilícium-karbid (SiC) epitaxiás reaktorok

* Gallium-nitrid (GaN) feldolgozó berendezés

* Egylemezes CVD rendszerek

* Fejlett félvezető lapkakezelő platformok

Szerepük különösen fontos az automatizált gyártási környezetekben, ahol a szelet pontos pozicionálása közvetlenül befolyásolja a termelés hatékonyságát és hozamát.

Minőség és megbízhatóság

A Semicorex szigorú minőség-ellenőrzési eljárásokat alkalmaz a gyártás során a méretpontosság, az anyagállandóság és a hosszú távú megbízhatóság biztosítása érdekében. Minden támasztógyűrűt úgy gyártanak, hogy megfeleljen a félvezetőipar szigorú szabványainak, ahol az alkatrészek teljesítménye közvetlenül befolyásolja a folyamat stabilitását és a berendezés termelékenységét.
