SiC bevonatú grafitlapok

A Semicorex SiC bevonatú grafitlemezeket úgy tervezték, hogy megfeleljenek a kihívásoknak, mivel nagy pontosságú interfészként szolgálnak a reaktor fűtőelemei és maga az ostya között.

1. HaladóCVD bevonatTechnológia:

Lemezeink teljesítménye a szilícium-karbid réteg minőségében gyökerezik. Magas hőmérsékletű kémiai gőzfázisú leválasztási (CVD) eljárást alkalmazunk nagy tisztaságú prekurzor gázok (tipikusan metiltriklórszilán, CH3SiCl3) felhasználásával.

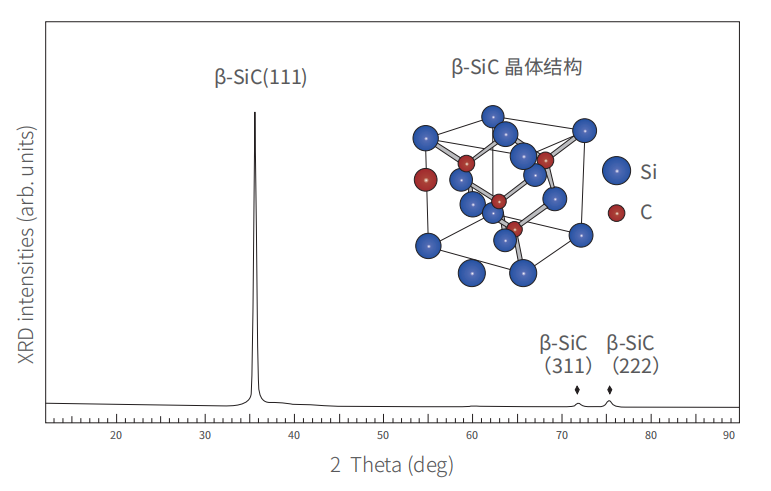

Kristályos szerkezet: Nagy sűrűségű, köbös $\beta$-SiC fázist rakunk le. Ez a speciális kristályszerkezet a lehető legnagyobb keménységet és vegyszerállóságot kínálja.

Pórusmentes tömítés: A permetezett vagy szinterezett bevonatokkal ellentétben a CVD-eljárásunk molekulárisan kötött, nem porózus felületet hoz létre, amely kiküszöböli a "gázcsapdákat", biztosítva, hogy a reaktor környezete ultramagas vákuumszinten maradjon gázkilépés nélkül.

Felületi morfológia: A bevonatot szabályozott felületi érdességre ($R_a$) tervezték, és úgy optimalizálták, hogy elegendő súrlódást biztosítson a lapka stabil elhelyezéséhez, miközben elég sima marad a részecskék beszorulásának megakadályozásához.

2. Mechanikai tervezés és automatizált kezelési kompatibilitás

A modern epitaxiás reaktorok (például az AMAT, a TEL vagy az Aixtron reaktorai) robotkezelésre támaszkodnak. Amint az a precíziós megmunkálású lemezeinken látható, minden bevágás és furat kritikus a szerszám üzemideje szempontjából.

Integrált igazítási jellemzők: Lemezeink CNC-megmunkálású hornyokkal és rögzítőfuratokkal rendelkeznek (a termékképen látható módon), amelyek tökéletes központosítást biztosítanak nagy sebességű forgás közben.

Laposság és párhuzamosság: 20 μm-nél kisebb globális síksági toleranciát tartunk fenn. Ez létfontosságú, mert a lemez enyhe megdöntése hőmérséklet-gradienshez vezet az ostyán, ami "csúszási vonalakat" és egyenetlen epitaxiális növekedést eredményez.

Termikus tömegoptimalizálás: A grafitmag precíziós elvékonyításával optimalizáljuk a SiC bevonatú grafitlemezek termikus tömegét, ami gyorsabb fel- és lefutási időt tesz lehetővé, ami közvetlenül növeli a napi adagok számát.

3. Kémiai ellenálló képesség agresszív környezetben

Az epitaxiális folyamatok eredendően maró hatásúak. A miénkSiC bevonatúA grafitlemezeket kifejezetten a legagresszívebb tisztító- és technológiai gázokkal szemben tesztelték:

Hidrogén (H2) ellenállás: 1600 ℃-on a hidrogén képes maratni a standard anyagokat. β-SiC bevonatunk inert marad, megvédi a grafitmagot a szerkezeti elvékonyodástól.

HCl-gőztisztítás: A tételek közötti "parazita" SiC-növekedés eltávolítására a reaktorok gyakran alkalmaznak HCl-maratást. Bevonatvastagságunk (>100 μm) jelentős "kopási határt" biztosít, amely több száz tisztítási ciklust tesz lehetővé, mielőtt a lemez felújításra szorulna.

4. A ROI maximalizálása az életciklus-kezeléssel

A nagy tisztaságú lemezeinkre való váltás egyértelmű utat kínál az alacsonyabb birtoklási költség (CoO) felé:

Termésjavítás: Csökkentett "szélkizárási" zónák a jobb termikus egyenletességnek köszönhetően.

Meghosszabbított élettartam: Lemezeink jellemzően 2-3-szor tovább bírják, mint az oxidkötésű vagy standard tisztaságú alternatívák.

Szennyeződés-ellenőrzés: Az alacsonyabb fémnyomok (Fe, Ni, Cr < 0,1 ppm) nagyobb hordozómobilitást eredményeznek a végső félvezető eszközben.

Szakértői megjegyzés: A SiC-bevonatú grafitlemezek élettartamának maximalizálása érdekében javasoljuk az új lemezekhez "lágy indítású" termikus protokollt, amely lehetővé teszi az ellenőrzött feszültségeloszlást a CVD-rétegen belül.
